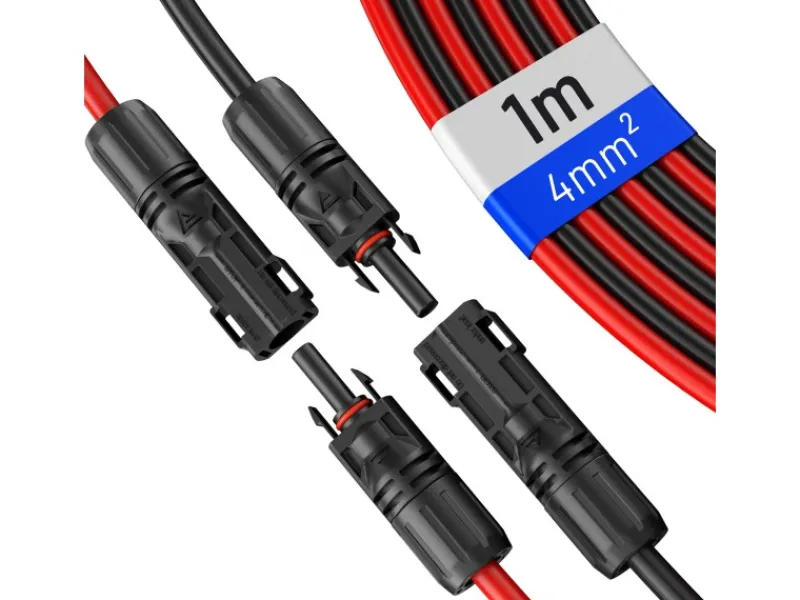

hb-digital Leitern^2x 1m Solarkabel 4mm2 mit Solar Stecker Schwarz/Rot

• TÜV Rheinland zertifizierte PV Kabel 4mm2 für eine sichere Energieversorgung

• H1Z2Z2-K Kabel mit verzinntem Kupferleiter

• Witterungsbeständig gegen UV- und mechanische und klimatische Belastungen

• Doppelt ummantelte Kabel für die Verkabelung und Montage an Photovoltaik Anlagen

• Stecker und Buchse sind mit einem zuverlässigen Selbstverriegelungssystem ausgestattet

Technische Daten:

Außen Ø: 5.60 mm (±0.2 mm)
CU Gewicht kg/100m: 3.09 kg
Min. Isolationswiderstand AT 20°C: 579 MΩ-km
Min. Isolationswiderstand AT 90°C: 0.579 MΩ-km
Max. Leitewidersand bei 20°C: 5.09 MΩ/km
Leiter Werkstoff: Kupfer, verzinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Außenmantelwerkstoff: XLPE
Mantelfarbe: rot
Nennspannung U [V]: DC 1500V
Nennspannung Uo min/max [V]: AC 600V/1000V
Prüfspannung [V]: AC  6,5kV 50Hz (5min)
Biegeradius [xØ]: 6 x Ø
Betriebstemp. fest min/max [C]: -40 °C bis +90°C
Temperatur am Leiter: max. 120 °C
Kurzschlusstemperatur: 250 °C 5s
Umgebungstemperatur: 60 °C
Elektrische Leistung:

Dehnung der Isolierung/des Mantels: 125%↑ nach EN 60811-1-1
Zugfestigkeit der Isolierung/des Mantels: 8.0Mp↑ nach EN 60811-1-1
Schrumpfungsbeständigkeit: ≤2% nach EN 60811-503
Säure- und Laugenbeständigkeit: EN 60811-2-1
Ozonbeständig: EN50396-8.1.3
UV-beständig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur (-40?,5h): EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Prüfung der thermischen Beständigkeit: EN60216-1, EN60216-2, TI120

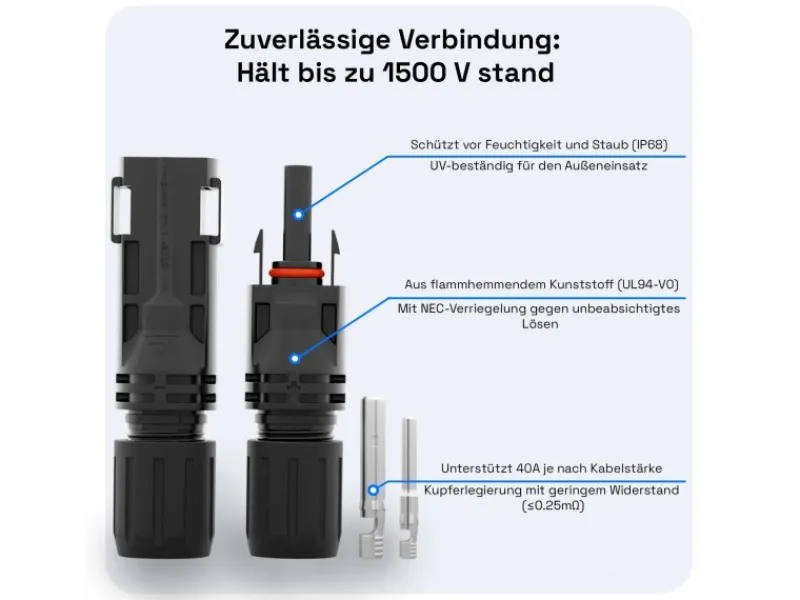

Solarkabelstecker:

Stabil, Witterungs- und UV-Beständig

Technische Daten:

Einsatztemperaturbereich: -40°bis 105° C
Max. Spannung: 1500 V
Schutzgrad: IP68
Bemessungsstrom Max.: 39A
Kontaktwiderstand : <= 0.5mΩ
Kontaktmaterial: Kupfer, verzinnt
Isolationsmaterial: PPO
Klemmenanschluss : Crimp
Buchsenlänge: 72 mm
Steckerlänge: 70 mm
Zusammengesteckt: 120 mm
